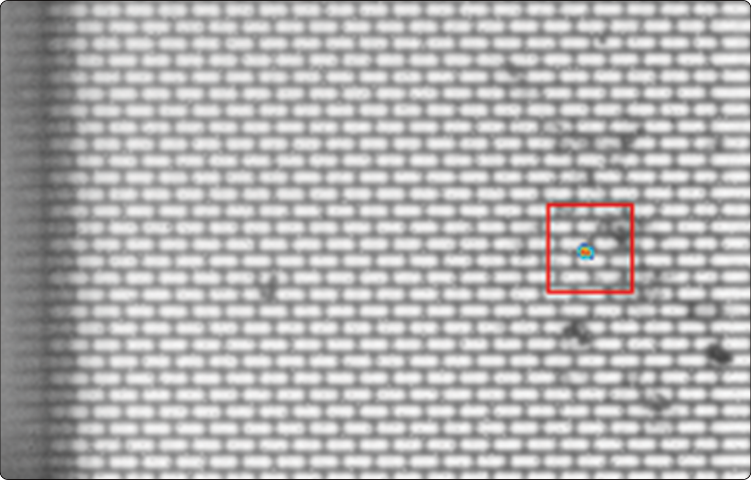

漏電是芯片另一種常見的失效模式，其誘因復雜多樣，既可能源于晶體管長期工作后的老化衰減，也可能由氧化層存在裂紋等缺陷引發。 與短路類似，芯片內部發生漏電時，漏電路徑中會伴隨微弱的光發射現象——這種光信號的強度往往遠低于短路產生的光輻射，對檢測設備的靈敏度提出了極高要求。EMMI憑借其的微光探測能力，能夠捕捉到漏電產生的極微弱光信號。通過對芯片進行全域掃描，可將漏電區域以可視化圖像的形式清晰呈現，使工程師能直觀識別漏電位置與分布特征。 針對氮化鎵等寬禁帶半導體，它能適應其寬波長探測需求，助力寬禁帶器件的研發與應用。顯微微光顯微鏡成像在半導體 MEMS 器件檢測領域，微光顯微鏡憑借...

需要失效分析檢測樣品，我們一般會在提前做好前期的失效背景調查和電性能驗證工作，能夠為整個失效分析過程找準方向、提供依據，從而更高效、準確地找出芯片失效的原因。 1.失效背景調查收集芯片型號、應用場景、失效模式（如短路、漏電、功能異常等）、失效比例、使用環境（溫度、濕度、電壓）等。確認失效是否可復現，區分設計缺陷、制程問題或應用不當（如過壓、ESD）。 2.電性能驗證使用自動測試設備（ATE）或探針臺（ProbeStation）復現失效，記錄關鍵參數（如I-V曲線、漏電流、閾值電壓偏移）。對比良品與失效芯片的電特性差異，縮小失效區域（如特定功能模塊）。 我司自主研發的桌面級設備其...

企業用戶何如去采購適合自己的設備？ 功能側重的差異，讓它們在芯片檢測中各司其職。微光顯微鏡的 “專長” 是識別電致發光缺陷，對于邏輯芯片、存儲芯片等高密度集成電路中常見的 PN 結漏電、柵氧擊穿、互連缺陷等細微電性能問題，它能提供的位置信息，是芯片失效分析中定位 “電故障” 的工具。 例如，在 7nm 以下先進制程芯片的檢測中，其高靈敏度可捕捉到單個晶體管異常產生的微弱信號，為工藝優化提供關鍵依據。 熱紅外顯微鏡則更關注 “熱失控” 風險，在功率半導體、IGBT 等大功率器件的檢測中表現突出。這類芯片工作時功耗較高，散熱性能直接影響可靠性，短路、散熱通道堵塞等問題會導致局...

在半導體芯片的精密檢測領域，微光顯微鏡與熱紅外顯微鏡如同兩把功能各異的 “利劍”，各自憑借獨特的技術原理與應用優勢，在芯片質量管控與失效分析中發揮著不可替代的作用。二者雖同服務于芯片檢測，但在邏輯與適用場景上的差異，使其成為互補而非替代的檢測組合。從技術原理來看，兩者的 “探測語言” 截然不同。 微光顯微鏡是 “光子的捕捉者”，其重心在于高靈敏度的光子傳感器，能夠捕捉芯片內部因電性能異常釋放的微弱光信號 —— 這些信號可能來自 PN 結漏電時的電子躍遷，或是柵氧擊穿瞬間的能量釋放，波長多集中在可見光至近紅外范圍。 我司微光顯微鏡可檢測 TFT LCD 面板及 PCB/PCBA...

同時，我們誠摯歡迎各位客戶蒞臨蘇州實驗室進行深入交流。在這里，我們的專業技術團隊將為您詳細演示微光顯微鏡、熱紅外顯微鏡的全套操作流程，從基礎功能到高級應用，一一講解其中的技術原理與操作技巧。針對您在設備選型、使用場景、技術參數等方面的疑問，我們也會給予細致入微的解答，讓您對失效分析領域掌握設備優勢與適用范圍。 這種面對面的深度溝通，旨在讓合作過程更加透明，讓您對我們的產品與服務更有信心，合作也更顯安心。 我司設備面對閘極氧化層缺陷，微光顯微鏡可檢測其漏電，助力及時解決相關問題，避免器件性能下降或失效。低溫熱微光顯微鏡貨源充足 需要失效分析檢測樣品，我們一般會在提前做好前期的失效背景...

失效背景調查就像是為芯片失效分析開啟 “導航系統”，能幫助分析人員快速了解芯片的基本情況，為后續工作奠定基礎。收集芯片型號是首要任務，不同型號的芯片在結構、功能和特性上存在差異，這是開展分析的基礎信息。同時，了解芯片的應用場景也不可或缺，是用于消費電子、工業控制還是航空航天等領域，不同的應用場景對芯片的性能要求不同，失效原因也可能大相徑庭。 失效模式的收集同樣關鍵，短路、漏電、功能異常等不同的失效模式，指向的潛在問題各不相同。比如短路可能是由于內部線路故障，而漏電則可能與芯片的絕緣性能有關。失效比例的統計也有重要意義，如果同一批次芯片失效比例較高，可能暗示著設計缺陷或制程問題；如果只...

當芯片內部存在漏電缺陷，如結漏電、氧化層漏電時，電子-空穴對復合會釋放光子，微光顯微鏡(EMMI)能捕捉并定位。對于載流子復合異常情況，像閂鎖效應、熱電子效應引發的失效，以及器件在飽和態晶體管、正向偏置二極管等工作狀態下的固有發光，它也能有效探測，為這類與光子釋放相關的失效提供關鍵分析依據。 而熱紅外顯微鏡則主要用于排查與熱量異常相關的芯片問題。金屬互聯短路、電源與地短接會導致局部過熱，其可通過檢測紅外輻射差異定位。對于高功耗區域因設計缺陷引發的電流集中導致的熱分布異常，以及封裝或散熱結構失效造成的整體溫度異常等情況，它能生成溫度分布圖像，助力找出熱量異常根源。 半導體失效分析中，微...

失效分析是指通過系統的檢測、實驗和分析手段，探究產品或器件在設計、生產、使用過程中出現故障、性能異?；蚴У母驹?，進而提出改進措施以預防同類問題再次發生的技術過程。它是連接產品問題與解決方案的關鍵環節，**在于精細定位失效根源，而非*關注表面現象。在半導體行業，失效分析具有不可替代的應用價值，貫穿于芯片從研發到量產的全生命周期。 在研發階段，針對原型芯片的失效問題（如邏輯錯誤、漏電、功耗過高等），通過微光顯微鏡、探針臺等設備進行失效點定位，結合電路仿真、材料分析等手段，可追溯至設計缺陷（如布局不合理、時序錯誤）或工藝參數偏差，為芯片設計優化提供直接依據；在量產環節，當出現批量性失...

致晟光電將熱紅外顯微鏡（Thermal EMMI）與微光顯微鏡 (EMMI) 集成的設備，在維護成本控制上展現出優勢。對于分開的兩臺設備，企業需配備專門人員分別學習兩套系統的維護知識，培訓內容涵蓋不同的機械結構、光學原理、軟件操作，還包括各自的故障診斷邏輯與校準流程，往往需要數月的系統培訓才能確保人員熟練操作，期間產生的培訓費用、時間成本居高不下。而使用一套集成設備只需一套維護體系，維護人員只需掌握一套系統的維護邏輯與操作規范，無需在兩套差異化的設備間切換學習，培訓周期可縮短近一半，大幅降低了培訓方面的人力與資金投入。微光顯微鏡在 LED 故障分析中作用關鍵，可檢測漏電倒裝、短路倒裝及漏電垂直...

在故障分析領域，微光顯微鏡（EmissionMicroscope,EMMI）是一種極具實用價值且效率出眾的分析工具。其功能是探測集成電路（IC）內部釋放的光子。在IC元件中，電子-空穴對（ElectronHolePairs,EHP）的復合過程會伴隨光子（Photon）的釋放。具體可舉例說明：當P-N結施加偏壓時，N區的電子會向P區擴散，同時P區的空穴也會向N區擴散，隨后這些擴散的載流子會與對應區域的載流子（即擴散至P區的電子與P區的空穴、擴散至N區的空穴與N區的電子）發生EHP復合，并在此過程中釋放光子。我司自主研發的桌面級設備其緊湊的機身設計，可節省實驗室空間，適合在小型研發機構或生產線上靈...

致晟光電作為蘇州本土的光電檢測設備研發制造企業，其本地化服務目前以國內市場為主要覆蓋區域 。尤其在華東地區，依托總部蘇州的地理優勢，對上海、江蘇、浙江等周邊省市實現高效服務。無論是設備的安裝調試，還是售后的故障維修、技術咨詢，都能在短時間內響應，例如在蘇州本地，接到客戶需求后，普遍可在數小時內安排技術人員上門服務。在全國范圍內，致晟光電已通過建立銷售服務網點、與當?shù)亟?jīng)銷商合作等方式，保障本地化服務的覆蓋。在超導芯片檢測中，可捕捉超導態向正常態轉變時的異常發光，助力超導器件的性能優化。半導體微光顯微鏡哪家好致晟光電將熱紅外顯微鏡（Thermal EMMI）與微光顯微鏡 (EMMI) 集成的設備，...

EMMI的本質只是一臺光譜范圍廣，光子靈敏度高的顯微鏡。 但是為什么EMMI能夠應用于IC的失效分析呢？ 原因就在于集成電路在通電后會出現三種情況：1.載流子復合；2.熱載流子；3.絕緣層漏電。當這三種情況發生時集成電路上就會產生微弱的熒光，這時EMMI就能捕獲這些微弱熒光，這就給了EMMI一個應用的機會而在IC的失效分析中，我們給予失效點一個偏壓產生熒光，然后EMMI捕獲電流中產生的微弱熒光。原理上，不管IC是否存在缺陷，只要滿足其機理在EMMI下都能觀測到熒光 微光顯微鏡支持寬光譜探測模式，探測范圍從紫外延伸至近紅外，能滿足不同材料的光子檢測，適用范圍更廣。實時成像微光顯微...

致晟光電在推動產學研一體化進程中，積極開展校企合作。公司依托南京理工大學光電技術學院，專注開發基于微弱光電信號分析的產品及應用。雙方聯合攻克技術難題，不斷優化實時瞬態鎖相紅外熱分析系統（RTTLIT），使該系統溫度靈敏度可達0.0001℃，功率檢測限低至1uW，部分功能及參數優于進口設備。此外，致晟光電還與其他高校建立合作關系，搭建起學業-就業貫通式人才孵化平臺。為學生提供涵蓋研發設計、生產實踐、項目管理全鏈條的育人平臺，輸送了大量實踐能力強的專業人才，為企業持續創新注入活力。通過建立科研成果產業孵化綠色通道，高校的前沿科研成果得以快速轉化為實際生產力，實現了高?？蒲匈Y源與企業市場轉化能力的優...

微光顯微鏡（EMMI）無法探測到亮點的情況: 一、不會產生亮點的故障有歐姆接觸（OhmicContact）金屬互聯短路（MetalInterconnectShort）表面反型層（SurfaceInversionLayer）硅導電通路（SiliconConductingPath）等。 二、亮點被遮蔽的情況有掩埋結（BuriedJunctions）及金屬下方的漏電點（LeakageSitesunderMetal）。此類情況可采用背面觀測模式（backsidemode），但該模式*能探測近紅外波段的發光，且需對樣品進行減薄及拋光處理等。 氧化層漏電及多晶硅晶須引發電流異常時，...

例如，當某批芯片在測試中發現漏電失效時，我們的微光顯微鏡能定位到具體的失效位置，為后續通過聚焦離子束（FIB）切割進行截面分析、追溯至柵氧層缺陷及氧化工藝異常等環節提供關鍵前提。可以說，我們的設備是半導體行業失效分析中定位失效點的工具，其的探測能力和高效的分析效率，為后續問題的解決奠定了不可或缺的基礎。 在芯片研發階段，它能幫助研發人員快速鎖定設計或工藝中的隱患，避免資源的無效投入；在量產過程中，它能及時發現批量性失效的源頭，為生產線調整爭取寶貴時間，降低損失；在產品應用端，它能為可靠性問題的排查提供方向，助力企業提升產品質量和市場口碑。無論是先進制程的芯片研發，還是成熟工藝的量產檢...

對半導體研發工程師而言，排查的過程層層受阻。在逐一排除外圍電路異常、生產工藝制程損傷等潛在因素后，若仍未找到癥結，往往需要芯片原廠介入，通過剖片分析深入探究內核。 然而，受限于專業分析設備的缺乏，再加上芯片內部設計涉及機密，工程師難以深入了解其底層構造，這就導致他們在面對原廠出具的分析報告時，常常陷入 “被動接受” 的局面 —— 既無法完全驗證報告的細節，也難以基于自身判斷提出更具針對性的疑問或補充分析方向。 熱電子與晶格相互作用及閂鎖效應發生時也會產生光子，在顯微鏡下呈現亮點。無損微光顯微鏡哪家好 微光顯微鏡技術特性差異 探測靈敏度方向：EMMI 追求對微弱光子...

對半導體研發工程師而言，排查的過程層層受阻。在逐一排除外圍電路異常、生產工藝制程損傷等潛在因素后，若仍未找到癥結，往往需要芯片原廠介入，通過剖片分析深入探究內核。 然而，受限于專業分析設備的缺乏，再加上芯片內部設計涉及機密，工程師難以深入了解其底層構造，這就導致他們在面對原廠出具的分析報告時，常常陷入 “被動接受” 的局面 —— 既無法完全驗證報告的細節，也難以基于自身判斷提出更具針對性的疑問或補充分析方向。 處理 ESD 閉鎖效應時，微光顯微鏡檢測光子可判斷其位置和程度，為研究機制、制定防護措施提供支持。直銷微光顯微鏡新款 致晟光電始終以客戶需求為重心，兼顧貨源保障方...

此外，可靠的產品質量是企業贏得客戶信任、鞏固市場份額的基礎。通過微光顯微鏡(EMMI)的嚴格檢測，企業能確保交付給客戶的芯片具備穩定的性能和較高的可靠性，減少因產品故障導致的客戶投訴和返工或者退貨風險。這種對質量的堅守，會逐漸積累成企業的品牌口碑，使客戶在選擇供應商時更傾向于信賴具備完善檢測能力的企業，從而增強企業的市場競爭力。 微光顯微鏡不僅是一種檢測工具，更是半導體企業提升產品質量、加快研發進度、筑牢品牌根基的戰略資產。在全球半導體產業競爭日趨白熱化的當今，配備先進的微光顯微鏡設備，將幫助企業在技術創新與市場爭奪中持續領跑，構筑起難以復制的核心競爭力。 我司微光顯微鏡探測芯片封裝...

挑選適配自身的微光顯微鏡 EMMI，關鍵在于明確需求、考量性能與評估預算。先梳理應用場景，若聚焦半導體失效分析，需關注能否定位漏電結、閂鎖效應等缺陷產生的光子；性能層面，探測器是主要考察對象，像 -80℃制冷型 InGaAs 探測器，靈敏度高、波長檢測范圍廣（900 - 1700nm），能捕捉更微弱信號；物鏡分辨率也重要，高分辨率物鏡可清晰呈現微小失效點。操作便捷性也不容忽視，軟件界面友好、具備自動聚焦等功能，能提升工作效率。預算方面，進口設備價格高昂，國產設備性價比優勢凸顯，如部分國產品牌雖價格低 30% 以上，但性能與進口相當，還能提供及時售后?？傊C合這些因素，多對比不同品牌、型號設備...

EMMI的本質只是一臺光譜范圍廣，光子靈敏度高的顯微鏡。 但是為什么EMMI能夠應用于IC的失效分析呢？ 原因就在于集成電路在通電后會出現三種情況：1.載流子復合；2.熱載流子；3.絕緣層漏電。當這三種情況發生時集成電路上就會產生微弱的熒光，這時EMMI就能捕獲這些微弱熒光，這就給了EMMI一個應用的機會而在IC的失效分析中，我們給予失效點一個偏壓產生熒光，然后EMMI捕獲電流中產生的微弱熒光。原理上，不管IC是否存在缺陷，只要滿足其機理在EMMI下都能觀測到熒光 我司自主研發的桌面級設備其緊湊的機身設計，可節省實驗室空間，適合在小型研發機構或生產線上靈活部署。高分辨率微光顯微...
